Образцы ультразвуковых преобразователей, произведённых на нашем предприятии.

главная , пьезокерамика , преобразователи , контакты


Преобразователи для дефектоскопии и расходометриии
Преобразователь ультразвуковой
пьезоэлектрический (ПЭП) иммерсионный
совмещённый семиканальный
П211-5,0-12(7Х)-В-002




Предназначен для измерения толщины
стенки трубы в составе многоканальных
ультразвуковых комплексов контроля бесшовных труб.
 Основные технические характеристики одного канала ПЭП:
Рабочая частота, МГц 5,0
Полоса пропускания по уровню 6дБ, % не менее 50
Импульсный коэффициент двойного преобразованич KUU, дБ -40
Диаметр пьезоэлемента, мм 12
Разброс по чувствительности между каналами, дБ, не более 3,5
Длина соединительного кабеля, мм 1200
Технические данные ПЭП
Число каналов 7
Габариты (без кабеля), мм 110Х20Х15
Средняя наработка на отказ, час, не менее 3000

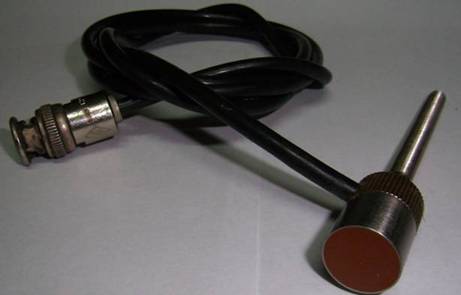

Преобразователь ультразвуковой пьезоэлектрический
(ПЭП) иммерсионный П211-5,0-12

Предназначен для измерения толщины стенки трубы
в составе многоканальных ультразвуковых
комплексов контроля бесшовных труб.
 Основные технические характеристики ПЭП:
Рабочая частота, МГц 5,0
Полоса пропускания по уровню 6дБ, % не менее 50
Импульсный коэффициент двойного преобразованич KUU, дБ -40
Диаметр пьезоэлемента, мм 12
Длина соединительного кабеля, мм 1200
Средняя наработка на отказ, час, не менее 3000

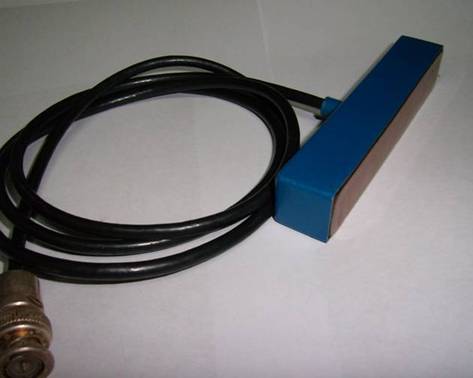

Преобразователь ультразвуковой пьезоэлектрический (ПЭП)
иммерсионный П211-2,5-80 (100)(120) Предназначен для контроля дефектов трубы
в составе многоканальных ультразвуковых
комплексов контроля бесшовных труб.
 Основные технические характеристики ПЭП:
Рабочая частота, МГц 2,5
Полоса пропускания по уровню 6дБ, % не менее 50
Коэффициент двойного преобразованич KUU 0,4
Апертура, мм 80-120
Длина соединительного кабеля, мм 1200
Средняя наработка на отказ, час, не менее 3000

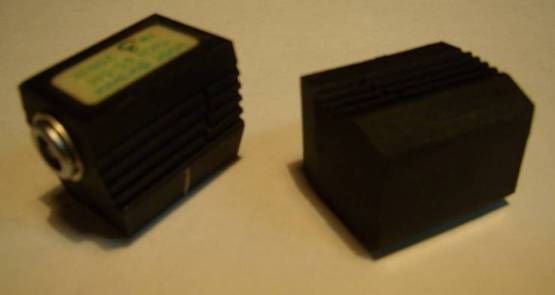

Наклонные преобразователи с пластиковым
протектором для дефектоскопии.
 Основные технические характеристики ПЭП:
Рабочая частота, МГц 2,5-5,0
Полоса пропускания по уровню 6дБ, % не менее 50
Импульсный коэффициент двойного преобразования KUU, дБ -40
Размер пьезоэлемента, мм 8х9
уголы наклона ультразвукового луча, градусов 35,45,60,70
Средняя наработка на отказ, час, не менее 3000

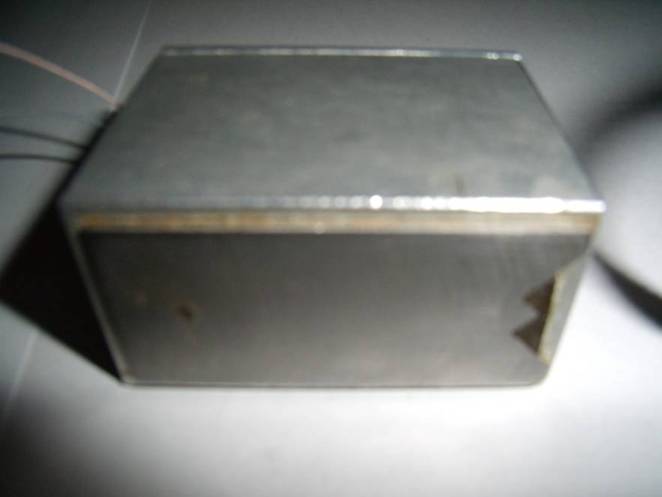

Накладной наклонный преобразователь с металлическим
протектором, применяется в расходомерах.
 Основные технические характеристики ПЭП:
Рабочая частота, МГц 1,5-3,0
Полоса пропускания по уровню 6дБ, % не менее 50
Импульсный коэффициент двойного преобразования KUU, дБ -40
Размер пьезоэлемента, мм (4-10)х(5-15)
уголы наклона ультразвукового луча, градусов 37-55
Средняя наработка на отказ, час, не менее 3000

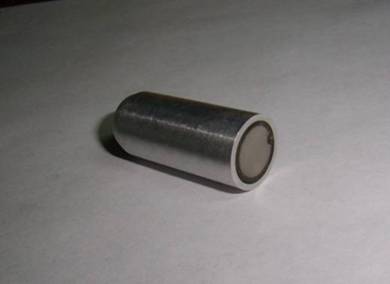

Прямой контактный преобразователь с износостойким
керамическим протектором для толщиномера
 Основные технические характеристики ПЭП:
Рабочая частота, МГц 5,0
Полоса пропускания по уровню 6дБ, % не менее 70
Импульсный коэффициент двойного преобразования KUU, дБ -50
Диаметр пьезоэлемента, мм 10
Средняя наработка на отказ, час, не менее 3000

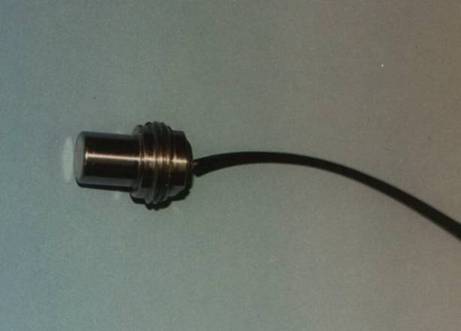

Датчик расходомера, нержавеющий корпус (1995 г).
 Основные технические характеристики ПЭП:
Рабочая частота, МГц 2,0
Полоса пропускания по уровню 6дБ, % не менее 50
Импульсный коэффициент двойного преобразования KUU, дБ -40
Диаметр пьезоэлемента, мм 8
Средняя наработка на отказ, час, не менее 3000



Преобразователи для медицинской техники

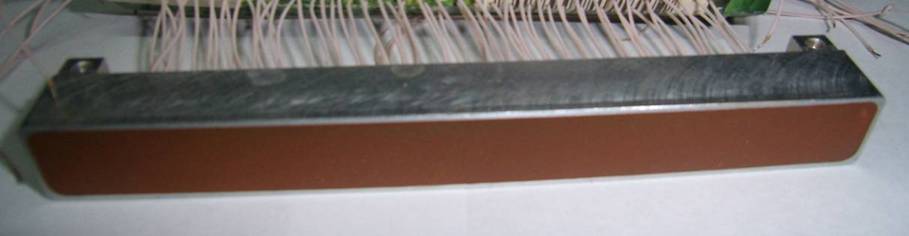

Подошва линейного 64-элементного преобразователя
 Основные технические характеристики ПЭП:
Рабочая частота, МГц 3,5-5,0
Полоса пропускания по уровню 6дБ, % не менее 50
Коэффициент двойного преобразованич KUU 0,4
Апертура, мм 100
число элементов 64,128
Средняя наработка на отказ, час, не менее 3000
16-ти элементный модуль фазовой решетки
 Основные технические характеристики ПЭП:
Рабочая частота, МГц 3,5-5,0
Полоса пропускания по уровню 6дБ, % не менее 50
Коэффициент двойного преобразованич KUU 0,4
Апертура, мм 14
число элементов 16
Средняя наработка на отказ, час, не менее 3000

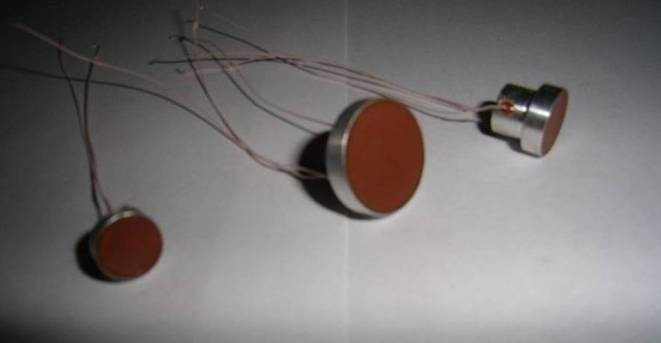

Элементы для механических секторных сканеров
 Основные технические характеристики ПЭП:
Рабочая частота, МГц 3,5-5,0
Полоса пропускания по уровню 6дБ, % не менее 50
Коэффициент двойного преобразованич KUU 0,4
Апертура, мм 10-18
Средняя наработка на отказ, час, не менее 3000
Силовой фокусирующий преобразователь для ультразвуковой липосакции (сфера 95 мм, Rc =45 mm (2000 г.))
 Основные технические характеристики ПЭП:
Рабочая частота, МГц 0,2
Полоса пропускания по уровню 6дБ, % не менее 15
Коэффициент двойного преобразованич KUU 0,4
Апертура, мм 95
Средняя наработка на отказ, час, не менее 3000

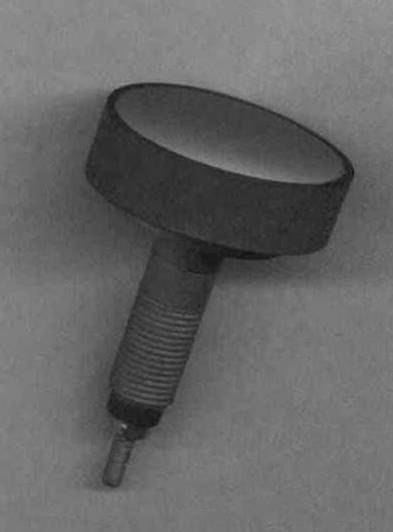

Датчик силовой антенны литотриптера (2000 г.)
 Основные технические характеристики ПЭП:
Рабочая частота, МГц 0,5
Полоса пропускания по уровню 6дБ, % не менее 30
Коэффициент двойного преобразованич KUU 0,4
Апертура, мм 30
Средняя наработка на отказ, час, не менее 3000



Ультразвуковые пьезоэлектрические модули

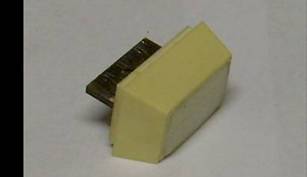

Ультразвуковые модули. Представляют собой преобразователи без разъема, кабеля и корпуса
 Как правило, состоит из собственно элемента, демпфера с тыльной стороны элемента и протектора, согласующего слоя или направляющего клина со стороны излучения, имеет выводы электродов.
